绝缘油介电强度试验仪本手册的目的是为了让用户熟习TH-100型绝缘油介电强度测试仪校验装置的功能和正确的使用方法。手册的内容包括仪器的技术指标，操作方法，试验连线和风险等方面，仔细阅读本手册将有助于您快，快速，准确的完成各个试验项目，并且能有效地避免错误操作导致仪器损坏或减少仪器的使用寿命。TH-100型绝缘油介电强度测试仪校验装置使用规程和特别注意环节：1) 对被试验的绝缘油介电强度测试仪进行检测前，首先在未连接校验装置和任何负载的情况下对其进行空升至电压试验，确定空升至输出电压过程中无放电现象发生以后，再连接校验装置。以避免因绝缘油介电强度测试仪对机壳剧烈放电造成校验装置的损坏2） 分压器的输入电压为50KV，因此被检测的绝缘油介电强度测试仪电压范围是-50KV~50KV3）高压分合终端的允许输入电压为80kv，因此在测量电压高于100kv的绝缘油测试仪的输出电压时，请断开击穿控制箱的高压输入，否则会造成高压分合终端内部绝缘击穿放电。4）高压分合终端的三对电极均需要使用绝缘罩子盖住，以避免电极之间放电，或电极对分合终端的机壳放电5）从绝缘油介电强度测试仪引出高压时必须使用环氧树脂制成的绝缘罩，以避免在引出高压线至分压器的回路上发生放电6）在测量额定频率为60Hz的高压信号时，请将仪器的校准系数调整至60Hz状态，在测量额定频率为50Hz的高压信号时，请将仪器的校准系数调整至50Hz状态，50Hz和60Hz的测量系数差别约为0.1％。7） TH-100型绝缘油介电强度测试仪测量所得的击穿电压计算公式如下：，其中是指击穿前一个周期的值，是击穿前一个周期的小值，和之差为击穿前一个周期的峰峰值之差

绝缘油介电强度试验仪注意事项1、面板为液晶显示器，不能用硬物磕碰，否则会造成显示器的性损坏。2、仪器试验时会产生高压，上电前必需使仪器可靠接地，接地不良会引起危险或造成数据不稳定。3、“测试”和“正在放电”过程中不允许换插头或关机。4、装油杯和注油样时要十分仔细，保证无污染，确认无误后再开始试验，否则影响测定精度。5、温度微调前，应保证实际温度与显示温度的误差是在控温稳定15分钟后情况下，作出调整。6、如有误操作，可按“复位”键，重新开始操作。7、电源必须做好良好接地。本系列绝缘油介电强度测试仪是我公司全体科研技术人员，依据标准GB507-1986及行标DL-474·4-92DL/T596-1996的有关规定，发挥自身优势，经过多次现场试验和长期不懈努力，精心研制开发的高准确度、全数字化工业仪器。为满足不同用户的需求，该系列仪器可分为单杯三杯及多杯等型号。仪器操作简便，造型美观大方。由于采用了全自动数字化微机控制，所以测量精度高、抗干扰能力强、可靠。

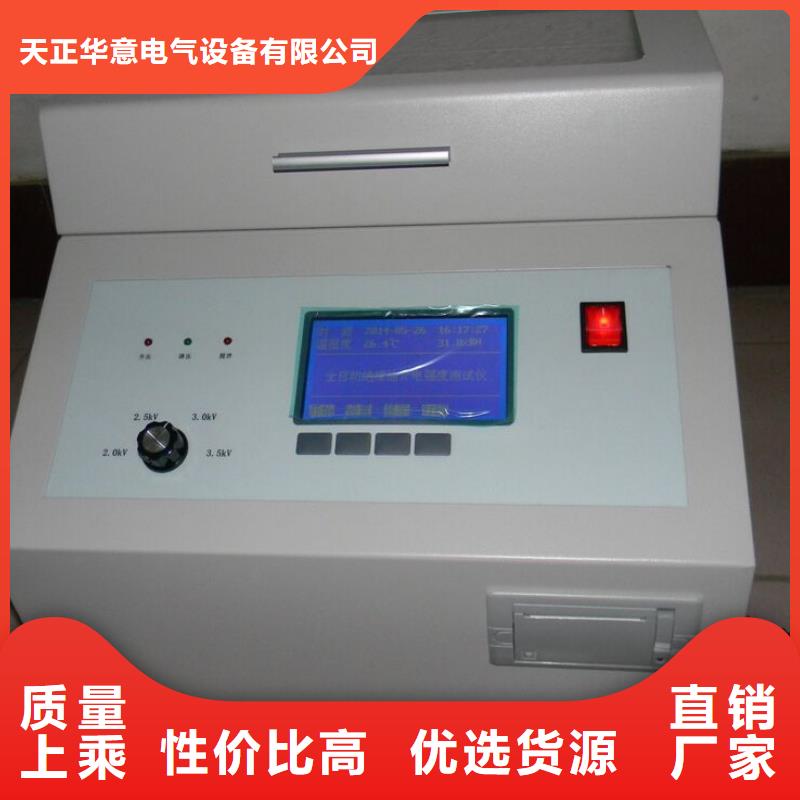

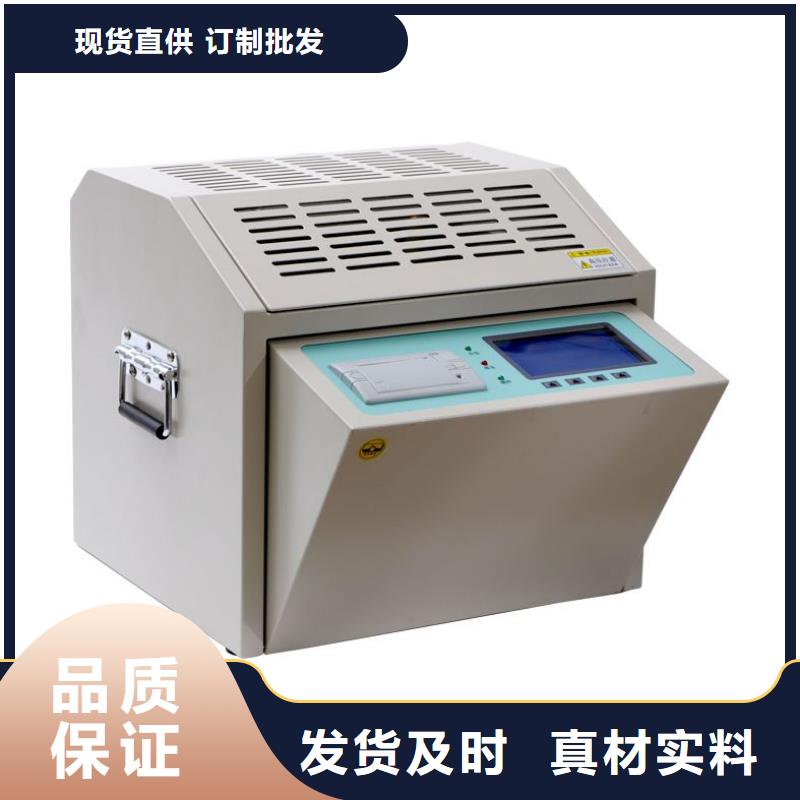

绝缘油介电强度试验仪 特点1. 仪器采用大容量单片机控制，工作稳定可靠；2. 仪器内设宽范围看门狗电路杜绝了死机现象；3. 多种操作选择，仪器程序设有GB1986、GB2002两种标准方法和自定义操作，能适应不同用户的多种选择；4. 仪器油杯采用特种玻璃一次浇铸成型，杜绝了漏油等干扰现象的发生；5. 仪器独特的高压端采样设计让测试值直接进入A/D转换器，避免了在模拟电路中造成的误差，使测量结果更加准确；6. 仪器内部具有过流、过压、短路等保护等功能，并且具有极强的抗干扰能力，电磁兼容性好；7. 便携式结构，易于移动，户内外使用均很方便。三、技术指标1. 升压器容量 1.5 kVA2. 升压速度2.0 kV/s，2.5 kV/s，3.0 kV/s，3.5 kV/s 四档任选3. 输出电压 0～80 kV4. 电源畸变率 ＜1％5. 显示方式 大屏幕液晶汉字显示6. 电极间隙 标准2.5 mm7. 外形尺寸 760 mm×670 mm×770 mm8. 仪器重量 48kg四、使用条件 环境温度 0～40℃2. 相对湿度 ≤85％3. 工作电源 AC 220V ± 10％4. 电源频率 50 ± 5 Hz5. 功率消耗 ＜200 W五、机箱及面板部件说明全自动绝缘油介电强度测试仪1.液晶显示屏；2.功能键；3.打印机；4.升压速率切换开关；5.指示灯；6.油杯仓盖；7.温、湿度传感器；8.地线柱；9.电源插口；10.电源开关；11.高压标志
