隔离开关触指压力测试仪便携式故障录波仪用心做产品

天正华意电气设备(福建省分公司)

天正华意电气设备(福建省分公司)将秉承“质优达标,不是我们的z u i高追求;客户满意,才是我们的z u i高定位”的经营理念,依靠雄厚的技术力量,先进的管理水平,不断开拓创新的精神,为客户提供优良的 配电终端测试仪产品和优质的服务!



隔离开关触指压力测试仪性能特点1、:电源输入输出完全隔离,开关操作回路的单端接地不会形成接地短路。2、稳定:采用高频开关电源技术,输出电压的稳定性达到电池屏水平,纹波系数小,完全克服传统整流电源加上负载电压便瞬时下垮的问题。3、可靠:产品瞬时电流达到20A,过流过压保护齐全,并具备交直流储能输出接口。能可靠运用本产品直接进行高压开关的动作电压试验。4、耐用:产品外形美观,小巧轻便,结构牢固,能承受频繁运输、装卸、搬动产生震动与冲击。现场接线、操作简单,能保证野外环境可靠工作。四、工作原理五、技术指标1、输入电源:AC220V±10% 50Hz。2、直流输出:0~270V 连续可调10 A;3、纹波系数:<1%;4、电压稳定度:<1%;5、工作温度:-20~50℃6、环境湿度:<80%RH,无结露;7、外形尺寸:320mm(L)×270mm(W)×140mm(H);8、重量:5kg。




隔离开关触指压力测试仪测量时将调整好模拟触头(调整方法见4.1.3),放入待测触指中,使模拟触头张开限定位置为止,这时压力仪上显示的读数即为该触头的接触压力。4.2.4 图7是折臂式隔离开关已装静触头用DLCZ的示意图。测量时将模拟触头尺寸a调整到大于静触头1mm左右,如静触头直径为Φ40mm,则需调整a=41mm。一只手使缓慢地使模拟触头张开,另一只手抓住静触头晃动,如果静触头能在触指中轻松滑动或转动,这时压力测试仪上显示的读数即为该触头的接触压力。注意:模拟触头的张开速度应该很缓慢!4.2.5图8是触头转入式隔离开关(GW4-40.5/126、GW5-40.5/126等型号)触指压力测量示意图,为了测量准确和方便,可装配定位件6,它能上下和前后定位。将测试头对准接触线后,调整固定定位件的螺栓,使触指尖到接触线的距离等于L。4.2.6图9是触头转入式隔离开关(GW4-252、GW7-252等型号)触指压力测量示意图,由于测量点触指端部较远,不能装配定位件。4.2.7图11是测量户内隔离开关的示意图,装上附件8、9后可以测量触刀开距为8-40mm范围内户内隔离开关。当开距大于40mm时,就可以反装附件8进行测量。各类隔离开关触指压力参考值(每对触指)型 号触头、触指合闸时的型式一对触指参考压力(N)GW4、GW5、GW7等转入式≥130GW6、GW16/17、GW22/23等钳夹式≥300GN2等户内系列拍合式≥200说明:a.压力宜大不宜小 b.以上是每对触指的参考压力,

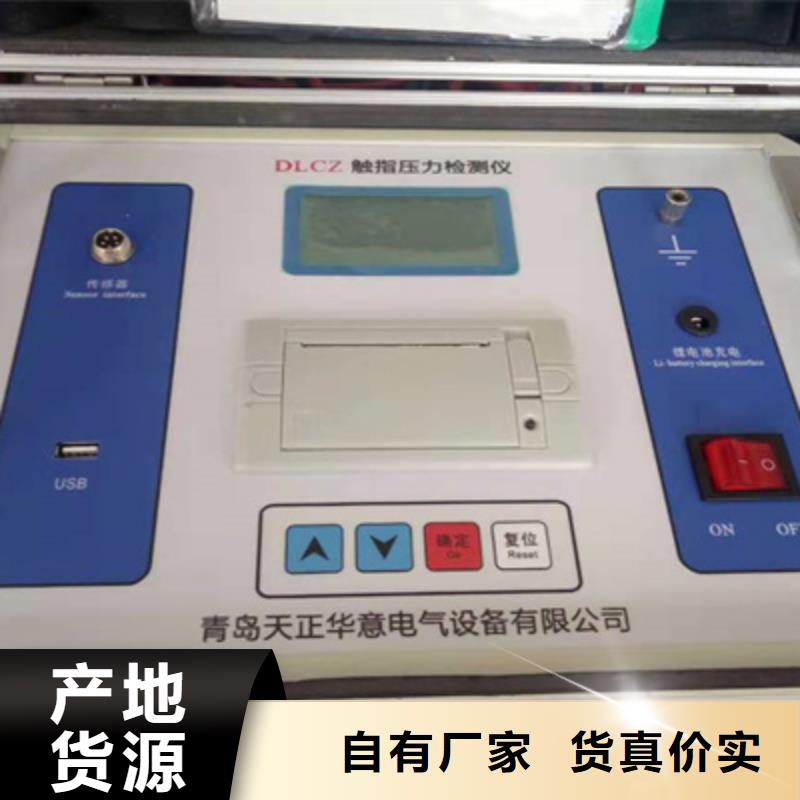

隔离开关触指压力测试仪产品特点?轻巧便携,便携式仪器,方便现场操作;?显示直观,采用大分辨率真彩液晶显示屏,内容显示清晰、直观;?操作简单,采用触摸按键;?标定简单,支持用户自己标定置零复位传感器;?精度高、稳定性好,采用中航工业高精度应变片,高精度、低温漂、蠕变小,长期稳定性好;?具备声音报警功能,报警阈值可设置;?支持多单位显示,测量单位支持“N”、“kg”;?具备数据上传功能,仪器工作在USB设备 U盘模式,可以将历史数据直接读取;?内置大容量非易失性存储器,记录数据带时标,掉电不丢失;?内置高精度实时时钟功能:可进行日期及时间校准;?仪器内置大容量锂电池、带适配器电源接口,带电池电量显示;1.2产品用途和适用范围1)适用于变电站、发电站和开闭所内高压开关柜梅花触头接触压力测量;2)适用于高压开关柜和高压手车生产过程中的触头压力检测;1.3使用环境条件1)环境温度:-20℃~+50℃;2)相对湿度:≤85%RH;3)环 境:无振动、无尘埃、腐蚀性气体、可燃性气体、油雾、水蒸气、滴水或盐分等;4)海拔高度:≤3000M5)大气压力:70~106Kpa;6)存储温度:-40℃~+60℃
